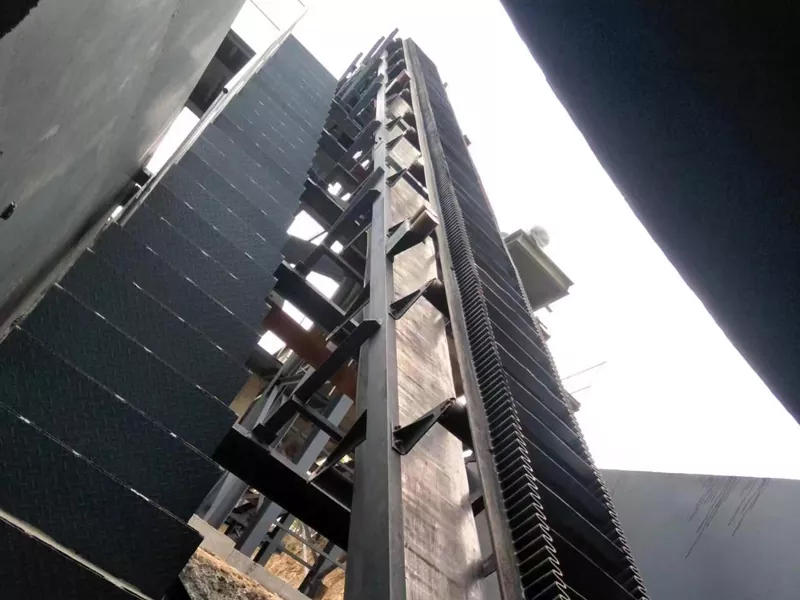

Pásový dopravník s vlnitou boční stěnou

EPIC se specializuje na pásový dopravník s vlnitou boční stěnou, vysoce účinné vertikální dopravní systémy pro těžbu, cement, písek, uhlí a průmysl sypkých materiálů. Dopravník, navržený s vlnitými bočnicemi a membránovými pásy, podporuje dopravní úhly až 90°, což výrazně snižuje zabírání půdy a náklady na civilní výstavbu. Díky stabilnímu provozu, velké propustnosti, nízké spotřebě energie a spolehlivému výkonu je toto zařízení ideální pro přepravu materiálu na dlouhé vzdálenosti, pod velkým úhlem a vertikální.

Odeslat dotaz

Popis výrobku

Společnost EPIC dodává pásové dopravníkové systémy s vlnitou boční stěnou pro těžební průmysl, hutnictví, cementářský, uhelný, chemický průmysl a průmysl kameniva po celém světě. Tento dopravníkový systém, navržený pro aplikace s velkým sklonem a vertikální dopravou, kombinuje vysokou efektivitu dopravy, kompaktní konstrukci a nízké provozní náklady, což z něj činí ideální řešení pro moderní projekty přepravy sypkých materiálů.

Systém využívá vysokopevnostní dopravníkové pásy s vlnitou stěnou a příčné membrány, které umožňují bezpečnou přepravu materiálů ve strmých úhlech až 90°. Ve srovnání s tradičními pásovými dopravníky výrazně snižuje požadavky na podlahovou plochu a stavební investice a zároveň zlepšuje celkovou efektivitu dopravy.

Parametr produktu

šířka pásky B(mm)		300		400		500		650		800
Výška hrany (mm)		40	60	60	80	80	120	120	160	120	160	200	240
Částečná doprava úhlová doprava kapacita Q³/h	30°	15	14	20	34	46	71	104	120	128	157	195	235
	45°	11	10	14	26	35	57	83	97	102	127	157	195
	60°	8	7	10	18	25	40	58	69	72	90	112	142
	90°	4	4	5	10	13	21	31	37	38	48	60	76
Celkový rozměr	H²/h (mm) Výška středu kola hlavy	350-100				1100-2000		1300-2000		1300-2000
	H/h (mm) Výška středu ocasního kola	t 335		330-490		600		600		600-800
	H/h (mm) Výška povrchu střední části	450		500-700		760-800		800-850		800-1115
	B²/h (mm) Šířka základu střední sekce	480		580		870		1020		1220

šířka pásky B(mm)		1000				1200				1400
Výška hrany (mm)		120	160	200	240	160	200	240	300	160	2 200	240	300	400
Částečná doprava úhlová doprava kapacita Q³/h	30°	172	216	267	327	275	331	419	466	319	395	500	564	794
	45°	137	175	216	271	222	267	347	384	258	318	414	465	680
	60°	96	124	153	197	158	190	253	178	184	226	302	337	524
	90°	51	66	83	106	85	102	136	149	98	121	162	180	281
Celkový rozměr	H²/h (mm) Výška středu kola hlavy	1400-2000 1600-2000
	H/h (mm) Výška středu ocasního kola	600-800				800-1000				800-1200
	H/h (mm) Výška povrchu střední části	800-1200				1050-1500				1050-1700
	B²/h (mm) Šířka základu střední sekce	1440				1690				1890

Proč si vybrat pásový dopravník EPIC?

Vysoký sklon Doprava až 90°

Tradiční dopravníky jsou obecně omezeny na malé dopravní úhly. Pokročilý design vlnité boční stěny EPIC umožňuje vertikální zvedání a přepravu pod velkým úhlem, což výrazně zlepšuje využití prostoru.

Ušetřete instalační prostor

Kompaktní konstrukce minimalizuje zabírání půdy a snižuje omezení rozvržení továrny, takže je ideální pro doly, přístavy, podzemní projekty a průmyslové závody.

Nižší stavební náklady

Protože dopravní cesta může být strmější, zákazníci mohou snížit náklady na nosné ocelové konstrukce, předávací stanice a stavební inženýrství.

Stabilní provoz a nízká hlučnost

Zařízení pásového dopravníku s vlnitou boční stěnou běží hladce s nízkými vibracemi a nízkou provozní hlučností, což zajišťuje spolehlivou dlouhodobou výrobu.

Hlavní vlastnosti

Konstrukce dopravníkového pásu pro těžký provoz

Dopravní pás používá vyztužené pryžové materiály se silnou pevností v tahu a vynikající odolností proti opotřebení, vhodné pro drsné těžební a průmyslové prostředí.

Struktura vlnité bočnice

Boční stěny zabraňují úniku materiálu při přepravě ve strmém úhlu.

Křížové zarážky / membrány

Membrány bezpečně drží materiály na povrchu pásu a zlepšují stabilitu dopravy.

Technické výhody ve srovnání s tradičními dopravníkovými systémy

Položka	Tradiční pásový dopravník	Pásový dopravník s vlnitou boční stěnou
Dopravní úhel	Obvykle ≤20°	Až 90°
Podlahová plocha	Velký	Malý
Rozlití materiálu	Snadné ve strmých úhlech	Vynikající ochrana proti rozlití
Náklady na civilní výstavbu	Vyšší	Spodní
Efektivita dopravy	Střední	Vysoký
Flexibilita instalace	Omezený	Silný
Vertikální doprava	Obtížný	Vynikající

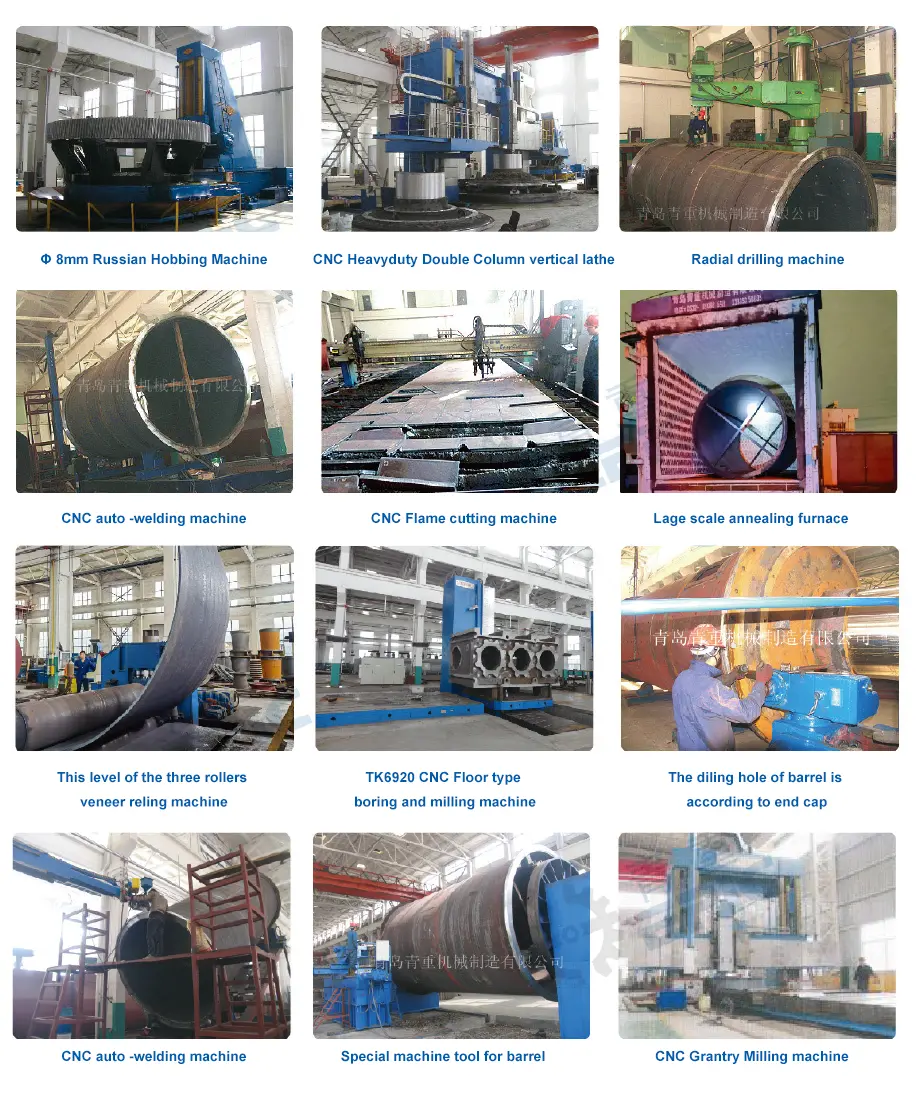

Pokročilé vybavení pro zpracování

Továrna je vybavena více než 100 sadami velkých a středně velkých zpracovatelských strojů, včetně:

· 8metrový CNC těžký odvalovací stroj na ozubení

· Velká podlahová vyvrtávačka a frézka

· CNC vertikální soustruh

· Těžký podlahový soustruh

· CNC ohýbačka plechů

· CNC stroj na řezání ocelových plechů

· Automatické svařovací systémy

· Velké žíhací pece

Certifikace kvality a inovace

EPIC dodržuje přísné mezinárodní výrobní standardy a získal:

· Certifikace systému managementu kvality ISO9001:2015

· Více patentů užitných vzorů

· Patenty na vynálezy

· High-tech podnikové uznání

Neustálé inovace a zlepšování kvality pásového dopravníku s vlnitou boční stěnou zůstávají hlavními hnacími silami globálního rozvoje společnosti.

Přizpůsobená řešení dopravníků pro různá odvětví

Každá výrobní linka má jedinečné materiálové vlastnosti a požadavky na uspořádání. EPIC poskytuje přizpůsobené designové služby založené na:

· Typ materiálu

· Dopravní vzdálenost

· Úhel přenosu

· Požadavky na kapacitu

· Prostředí instalace

· Konfigurace napájení

Kompletní servisní podpora od EPIC

Předprodejní konzultace

· Materiálová analýza

· Zpracovat doporučení

· Výběr zařízení

· Technická nabídka

Instalace a uvedení do provozu

· Pokyny na místě

· Ladění zařízení

· Školení operátora

Poprodejní servis

· Podpora náhradních dílů

· Technická pomoc

· Pokyny k údržbě

· Dlouhodobá provozní podpora

Vyberte si EPIC pro svůj projekt přepravy hromadného materiálu

Ať už stavíte těžební závod, linku na výrobu kameniva, cementárnu nebo průmyslový dopravní systém, pásový dopravník EPIC s vlnitou stěnou poskytuje efektivní, spolehlivé a nákladově efektivní řešení pro strmou a vertikální přepravu sypkého materiálu.

Díky pokročilým výrobním schopnostem, profesionální technické podpoře a bohatým zkušenostem s projekty EPC společnost EPIC nadále pomáhá globálním zákazníkům zlepšovat efektivitu výroby a snižovat provozní náklady prostřednictvím inovativní dopravní technologie.
