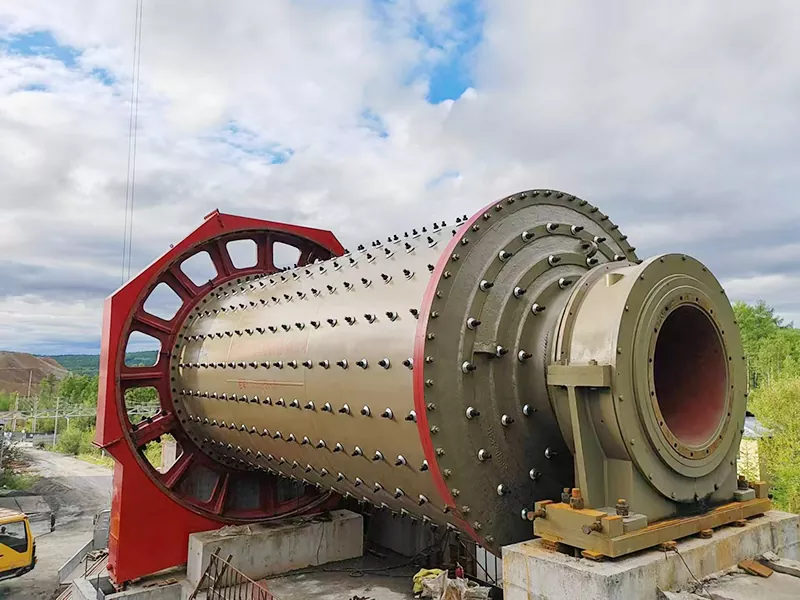

Energeticky úsporný kulový mlýn

Energeticky úsporný kulový mlýnek je dodáván profesionálním výrobcem --EPOS, nabízející spolehlivé, vysoce výkonné řešení pro broušení hrubých rud. Jako špičkový exportní produkt tento kulový mlýn integruje pokročilou technologii, energetickou účinnost a robustní konstrukci, aby vyhovoval moderním požadavkům na zpracování nerostů.

Parametr produktu

Proč si vybrat náš kulový mlýn na rošt?

Aplikace

· Mletí hrubé rudy při těžbě zlata, mědi, železa a dalších neželezných a železných těžebních operacích.

· Vhodné pro velké závody na zpracování nerostů vyžadující vysoký výkon a konzistentní velikost částic.

· Používá se v procesech broušení za mokra i za sucha pro lepší flexibilitu a účinnost.

Jak funguje kulový mlýn

Kulový mlýn EPIC se pomalu otáčí prostřednictvím převodového zařízení. Materiál je podáván z podávacího konce válce. Uvnitř narážejí ocelové kuličky na materiál a napomáhají samobroušení. Nepřetržité podávání pohání materiál směrem k výstupnímu konci. Mřížková deska vytlačuje rudu a zároveň zabraňuje vybití ocelových kuliček, což zajišťuje minimální přebroušení. Valivá ložiska na obou koncích nahrazují kluzná ložiska a výrazně snižují spotřebu energie.

Klíčové vlastnosti v provozu:

1. Drážkovaná prstencová vložka maximalizuje kontaktní povrch kuličky a rudy a zlepšuje účinnost broušení.

2. Velká dvouřadá soudečková ložiska snižují startovací odpor a tření.

3. Mazání olejovou mlhou zajišťuje nepřetržitý a spolehlivý provoz převodů.

4. Navrženo pro velkou výrobní kapacitu, až 160 t/h.

5. Flexibilní instalace: malé jednotky (průměr <2,1 m) mají integrovaný rám pro pohodlnou civilní výstavbu.

Výhody úspory energie

· Optimalizovaný účinek broušení:

Vlnité vložky zvedají materiál, zlepšují broušení a zároveň snižují energii.

· Nižší provozní náklady:

Valivá ložiska Energy Saving Grate Ball Mill snižují tření a šetří 20–30 % energie.

· Vyšší produktivita:

Velké výstupní otvory a řízené přebroušení zlepšují výkon.

· Náročné na údržbu:

Mazání olejovou mlhou a modulární komponenty zjednodušují údržbu.

Srovnání s tržními alternativami

· Energeticky úsporný design EPIC předčí tradiční přepadové kulové mlýny tím, že minimalizuje nadměrné mletí.

· Globální exporty prokazují adaptabilitu a výkonnost produktu napříč různými typy nerostů.

· Přizpůsobitelné možnosti pro konkrétní potřeby projektu umožňují přesnou kontrolu velikosti částic a účinnosti mletí.

Projektový případ

Závod na zpracování nerostů v jihovýchodní Asii potřeboval spolehlivé řešení pro mletí hrubé zlaté rudy. Jejich stávající přepadový mlýn přemílal materiál, což způsobilo vysokou spotřebu energie a nestálou velikost částic. Jako náhradu zvolili kulový mlýn společnosti EPIC.

Ověření na místě

Před odesláním technický tým klienta navštívil továrnu EPIC Qingdao, aby zkontroloval mlýn. Zaměřili se na tři věci: systém vypouštění roštové desky (aby se potvrdilo, že zabraňuje úniku ocelových kuliček a zároveň propouští hrubou rudu), instalaci drážkované prstencové vložky (pro ověření kontaktní plochy kuličky a rudy) a systém mazání olejovou mlhou na ozubeném věnci a hlavních ložiscích. Tým také přezkoumal kvalitu svařování na válci a montážní toleranci velkých dvouřadých soudečkových ložisek.

Výsledek

Po převzetí byl mlýn expedován a uveden do provozu na místě. Klient hlásil stabilní provoz, konzistentní velikost vypouštěných částic a měřitelné snížení spotřeby energie ve srovnání s předchozím přepadovým mlýnem. Projekt potvrdil, že u hrubého mletí rudy konstrukce roštového výhozu minimalizuje nadměrné mletí a zlepšuje celkovou účinnost okruhu.

Proč zvolit EPOS

1. Specializuje se na zařízení pro hrubé broušení

EPOSvyrábí mlecí mlýny od roku 1988 s produktovou řadou zahrnující roštové kulové mlýny, přepadové kulové mlýny, autogenní mlýny, tyčové mlýny a míchací mlýny. Pro obvody hrubého mletí náš technický tým rozumí tomu, jak způsob vypouštění, profil vložky a typ ložiska ovlivňují distribuci velikosti částic a spotřebu energie – a podle toho konfigurujeme každý mlýn.

2. Vlastní technologie valivých ložisek

Náš energeticky úsporný kulový mlýn používá velká dvouřadá soudečková ložiska místo kluzných ložisek. Tento design není doplňkem; je od počátku zabudován do konstrukce mlýna a zahrnuje obrábění uložení ložiska, vyrovnání hřídele a vedení mazání. Výsledkem je o 20–30 % nižší spotřeba energie a snazší start.

3. Drážkovaná prstencová vložka – navržena, odlita a namontována společností EPOS

Drážkovaná prstencová vložka je vyrobena podle vlastních výkresů EPIC a namontována v naší dílně. Kontrolujeme profil drážky, tvrdost materiálu a toleranci lícování, takže vložka poskytuje konzistentní kontakt kulička-ruda a předvídatelnou životnost. Náhradní vložky jsou k dispozici také pro poprodejní servis.

4. Výrobní kapacita v plném rozsahu

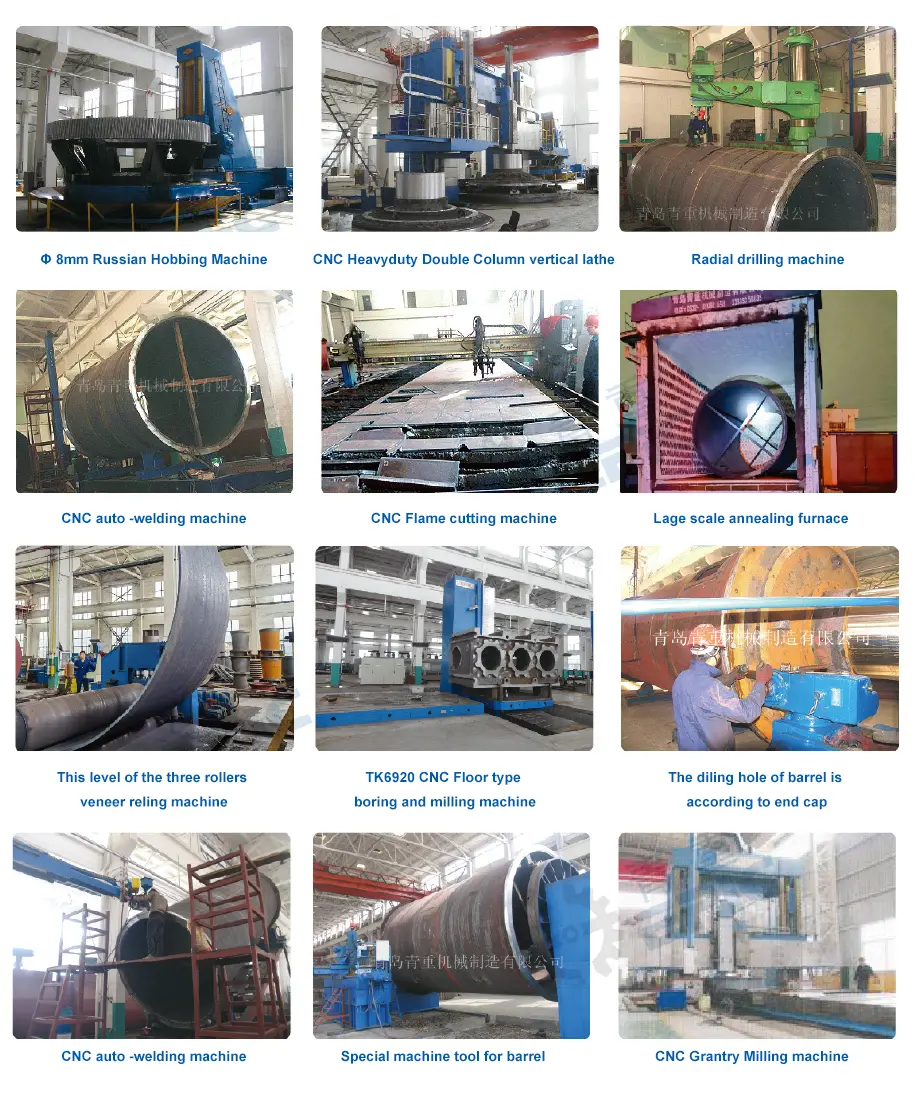

Výrobní základna EPIC Qingdao zahrnuje odlévání, obrábění, svařování, montáž a testování. Roštové kulové mlýny do průměru válce 5,5 m a výkonu hlavního motoru 5 200 kW jsou vyráběny interně, přičemž údaje o výrobní kapacitě lze ověřit v továrně.

5. Zkušenosti se zámořskými projekty

Mlecí mlýny EPIC se vyvážejí do jihovýchodní Asie, Jižní Ameriky, Afriky, Středního východu a Střední Asie. Naše mezinárodní obchodní a technické týmy podporují zahraniční projekty od výběru modelu, přizpůsobení a tovární kontroly až po pokyny k instalaci a dlouhodobou údržbu.

6. Tovární kontrola Vítejte

Zahraniční klienti jsou vítáni k návštěvě továrny EPIC Qingdao, aby před odesláním zkontrolovali systém vypouštění roštové desky, drážkovanou prstencovou vložku, systém mazání olejovou mlhou, svařování válců a sestavu ložisek. Technické přednášky pokrývají typ rudy, velikost vsázky, cílovou velikost částic, průchodnost, pokyny k instalaci a dlouhodobou údržbu.

7. Přizpůsobení pro obvody pro hrubé broušení

Každý projekt hrubého mletí má různé vlastnosti rudy, velikost přiváděného materiálu a cílovou velikost částic. EPIC poskytuje přizpůsobené konfigurace zahrnující velikost válce, profil vložky, typ ložiska, konfiguraci pohonu, řídicí systém a návrh výtlačného otvoru na základě parametrů vašeho projektu.

8. Náhradní díly a poprodejní podpora

EPOS dodává vložky, roštové desky, ložiska, ozubená kola a další opotřebitelné díly po celou dobu životnosti mlýna. Vlastní vzory se ukládají pro doobjednávání. Dlouhodobí klienti dostávají přednostní servis náhradních dílů a technickou podporu.

FAQ

Q1: Jaký je rozdíl mezi roštovým kulovým mlýnem a přepadovým kulovým mlýnem?

Roštový kulový mlýn vynáší materiál přes roštovou desku na výstupním konci, která zadržuje ocelové kuličky a zároveň propouští hrubou rudu. Přepadový kulový mlýn vypouští kal dutým hřídelem, přičemž se spoléhá na hladinu kalu. Roštové mlýny jsou lepší pro hrubé mletí a snižují nadměrné mletí; přepadové mlýny jsou lepší pro jemné mletí.

Q2: K čemu se používá kulový mlýn?

Používá se k hrubému mletí rud v provozech na zpracování nerostů, zejména na zlato, měď, železo a další železné a neželezné rudy. Je vhodný pro velké provozy, které potřebují vysoký výkon (až 160 t/h) a konzistentní velikost částic, a pracuje v okruzích mokrého i suchého mletí.

Q3: Jak roštová deska zabraňuje vybití ocelových kuliček?

Roštová deska má štěrbiny o velikosti menší než ocelové kuličky, ale dostatečně velké, aby prošly částice rudy. Jak se mlýn otáčí, ruda je protlačována štěrbinami kontinuálním podáváním, zatímco ocelové kuličky zůstávají uvnitř válce pro další mletí. Tato konstrukce minimalizuje nadměrné mletí a udržuje mlecí médium ve mlýně.

Q4: Jaký je rozsah kapacity kulového mlýnu EPIC?

Standardní model podporuje až 160 t/h. EPIC také nabízí větší modely pro vysoce výkonné závody na zpracování nerostů. Pro specifickou kapacitu projektu nám zašlete typ rudy, velikost krmiva, cílovou velikost částic a požadovaný výkon a naši inženýři vám doporučí správný model.

Q5: Kolik energie může ušetřit konstrukce valivých ložisek?

Nahrazením konvenčních kluzných ložisek velkými dvouřadými soudečkovými ložisky mlýn snižuje startovací odpor a tření a snižuje spotřebu energie o 20–30 %. Snižuje také rozběhový moment, což znamená hladší starty a menší namáhání motoru a převodového systému.

Q6: Co je drážkovaná prstencová vložka a proč na tom záleží?

Drážkovaná prstencová vložka je vlnitá deska vložky instalovaná uvnitř válce. Jeho drážky zvětšují kontaktní plochu mezi mlecím médiem a rudou a zlepšují zvedání materiálu uvnitř mlýna. To má za následek vyšší účinnost mletí, lepší kontrolu velikosti částic a nižší spotřebu energie na tunu rudy.

Q7: Jaký je rozdíl mezi roštovým kulovým mlýnem EPIC a běžným kulovým mlýnem?

Roštový kulový mlýn EPIC používá valivá ložiska místo kluzných ložisek, drážkovanou prstencovou vložku místo ploché vložky a systém mazání olejovou mlhou namísto ručního mazání. Tyto tři změny přinášejí 20–30% úsporu energie, vyšší průchodnost a nižší údržbu ve srovnání s běžnými kulovými mlýny.

Q8: Může být mlýn přizpůsoben pro konkrétní typ rudy nebo projekt?

Ano. EPIC poskytuje přizpůsobená řešení založená na typu rudy, velikosti krmení, cílové velikosti částic, propustnosti, nadmořské výšce místa, napájení a podmínkách instalace. Vlastní možnosti zahrnují velikost válce, profil vložky, typ ložiska, konfiguraci pohonu a řídicí systém plus pokyny k instalaci na místě a dlouhodobou podporu údržby.

Q9: Jaký je požadavek na instalaci kulového mlýnu s roštem?

U jednotek s průměrem válce menším než 2,1 m používá EPIC integrální konstrukci rámu, která zjednodušuje civilní výstavbu a zkracuje dobu instalace. U větších celků se používá samostatná základna. EPIC poskytuje instalační výkresy, pokyny na místě a podporu při uvádění do provozu pro zahraniční projekty.

Q10: Jaká je dodací lhůta a jak získám cenovou nabídku?

Standardní dodací lhůta je obvykle 30–60 dní v závislosti na modelu a objednaném množství. Chcete-li získat cenovou nabídku, zašlete nám svůj typ rudy, velikost krmiva, cílovou velikost částic, požadovanou kapacitu (t/h), podmínky na místě a napájení. Náš technický tým doporučí správný model a poskytne úplnou cenovou nabídku.

Q11: Mohou zahraniční klienti zkontrolovat mlýn před odesláním?

Ano. EPIC vítá zahraniční klienty, aby navštívili svou výrobní základnu Qingdao za účelem kontroly továrny na místě a přijetí zařízení před odesláním. Klienti si mohou prohlédnout systém vypouštění roštové desky, drážkovanou prstencovou vložku, systém mazání olejovou mlhou, svařování válců a sestavu ložisek. Technické přednášky pokrývají typ rudy, velikost vsázky, cílovou velikost částic, průchodnost, pokyny k instalaci a dlouhodobou údržbu.

OTÁZKA 12: Proč si vybrat kulový mlýn společnosti EPIC před jinými dodavateli?

EPOS má desítky let specializovaného inženýrství v konstrukci brusíren, používá odolné materiály a přísnou kontrolu kvality a poskytuje konzultace, pokyny k instalaci a poprodejní servis. Energeticky úsporný kulový mlýn kombinuje technologii valivých ložisek, konstrukci rýhované prstencové vložky a mazání olejovou mlhou, aby poskytoval 20–30% úsporu energie, kapacitu až 160 t/h a spolehlivý dlouhodobý výkon při mletí hrubé rudy.

Shrnutí výhod

· Vysoce účinné broušení se sníženou spotřebou energie.

· Robustní a odolný design pro dlouhodobý provoz.

· Snadná údržba a spolehlivý systém mazání.

· Flexibilní možnosti velikosti pro splnění provozních požadavků.

· Ideální volba pro zákazníky po celém světě, kteří hledají nákladově efektivní a vysoce kvalitní zařízení na zpracování nerostů.

Kulový mlýn EPIC Grate Ball Mill představuje vyvrcholení pokročilé technologie broušení, špičkového inženýrství a globálních exportních zkušeností. Ať už jde o modernizaci stávajících závodů nebo výstavbu nových linek na zpracování nerostů, tento kulový mlýn zajišťuje maximální výkon, energetickou účinnost a dlouhodobou provozní spolehlivost.Vítejte a kontaktujte nás!
